İphone 5S'i Parçalarına Ayırdılar
Apple cihazlarını sökmesiyle tanınan iFixit, saat farkıyla iPhone 5S'in satışa sunulduğu ilk yer olan Avustralya'ya giderek yeni nesil iPhone için kuyruğa girdi. Saatler sonra, iPhone 5S'in parçalarına ayrılmış fotoğrafları internete düşmüştü bile
-
Apple cihazlarını sökmesiyle tanınan iFixit, saat farkıyla iPhone 5S'in satışa sunulduğu ilk yer olan Avustralya'ya giderek yeni nesil iPhone için kuyruğa girdi. Saatler sonra, iPhone 5S'in parçalarına ayrılmış fotoğrafları internete düşmüştü bile
-
Apple'ın eski modellerine kıyasla, iPhone 5S kasasının altında çok farklı bir donanım saklıyor.
-

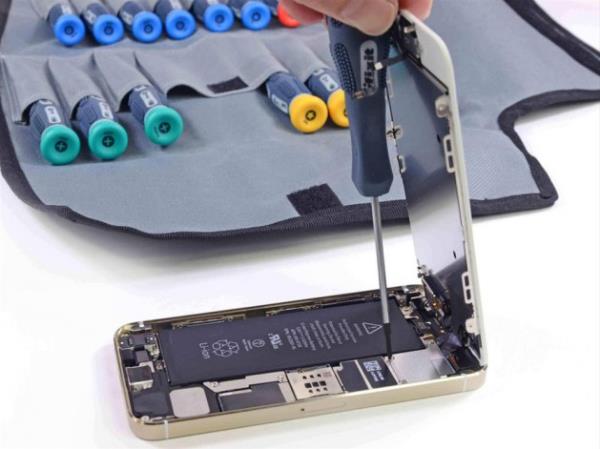

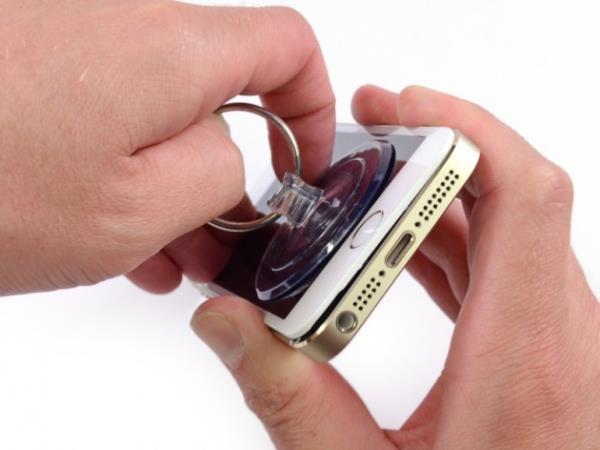

iFixit, Apple cihazlarını sökmek için kullandığı alet çantasını ortaya çıkarıyor ve metal bağlantı yerlerini ayırma işlemi başlıyor.
-
Telefonun özelliklerini kısaca hatırlayalım:
-64 bit A7 işlemci,-M7 hareket sensörü, -16,32,64 GB dahili bellek seçenekleri,
-10.1 cm (4 inç) ekran, 326 ppi çözünürlük... -
-Arka panelde 8 MP iSight, ön panelde 1.2 MP FaceTime kamera,
-Touch ID parmak izi tarama sensörü,
-Uzay grisi, altın ve gümüş renk seçenekleri. -

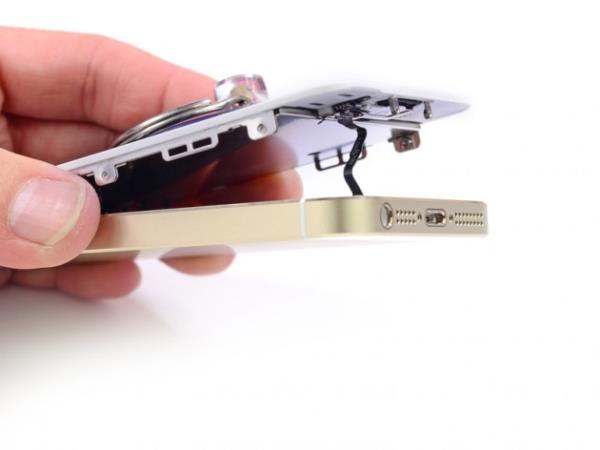

Parmak izi sensörü Touch ID, telefonun açma tuşunda yer alan aydınlatmalı halka şeklindeki çerçeveye bir kabloyla bağlanıyor.
-

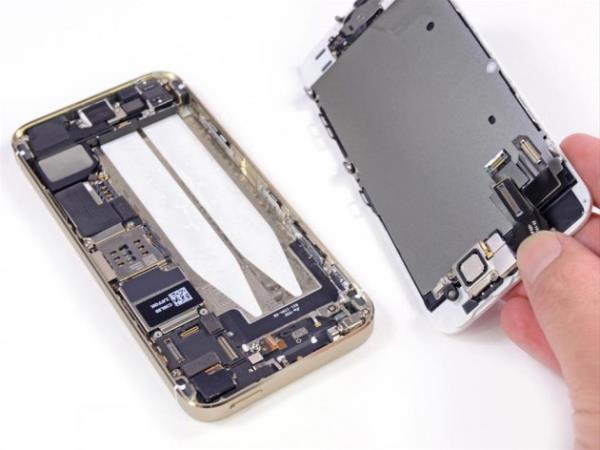

Bataryanın çıkarılmasının ardından, 326 ppi Retina display yerinden ayrılıyor.
-

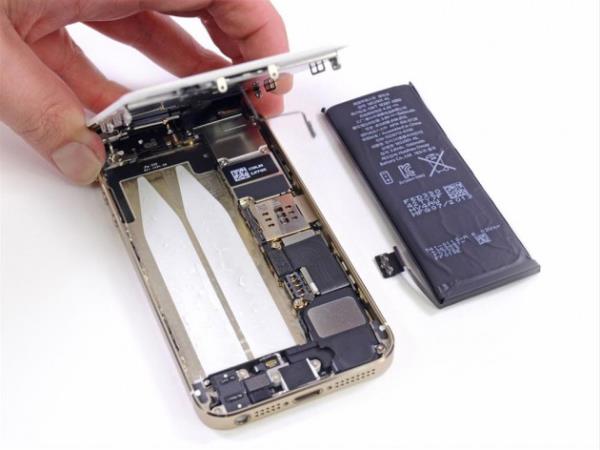

iFixit, bataryanın çok sıkı monte edildiğini belirtiyor. Hatta, 5S'teki 'S' için 'stuck', yani 'takılmış' ifadesini kullanıyor.
-

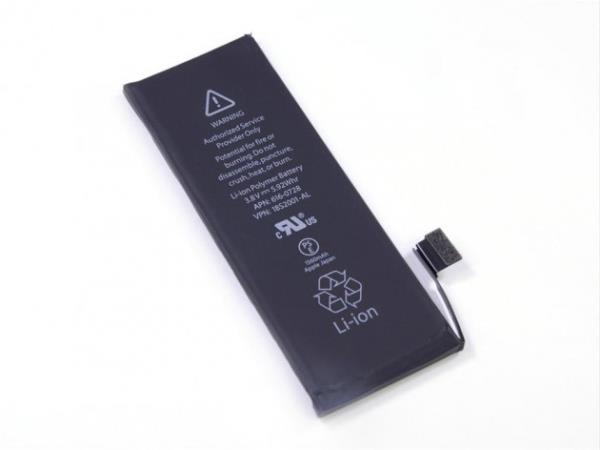

Eski modelinden daha büyük bir bataryası olan iPhone 5S, 1560 mAh gücündeki bataryasıyla 10 saatlik konuşma süresi sunuyor. iPhone 5'teki batarya, 1440 mAh gücündeydi.
-
2600 mAh gücünde bataryaya sahip olan Samsung Galaxy S4 ise 7 saat konuşma süresine sahip.
-

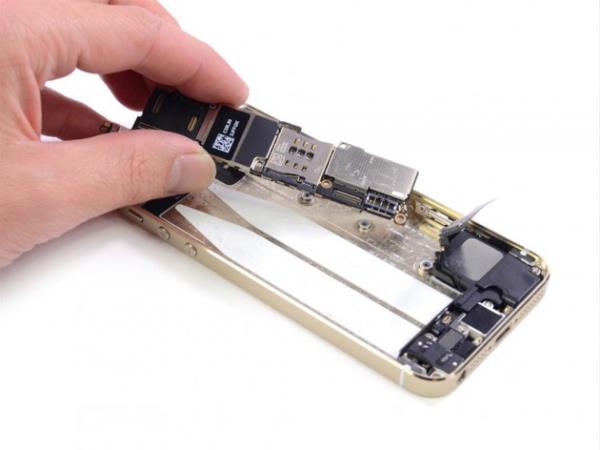

Mantıksal çevrim kartı çıkarılıyor...
-
Touch ID'de yer alan bir CMOS, yani entegre devre çipi, parmağınızın görüntülerini yakalıyor.
-

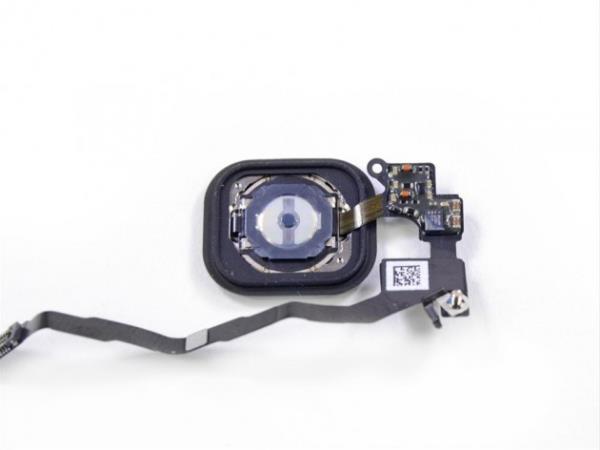

Touch ID teknolojisi açma tuşuna bağlanan kabloyla karşımızda.
-

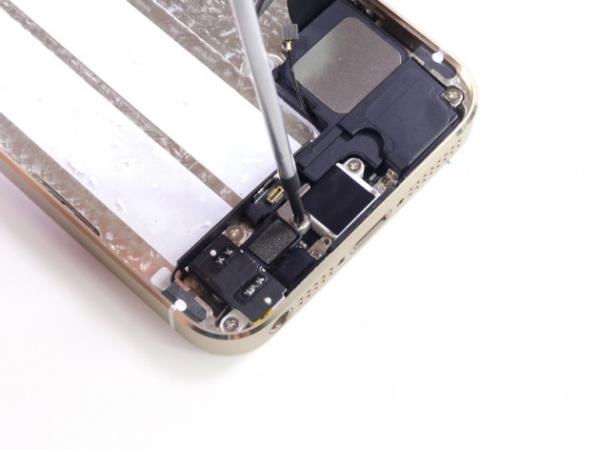

Bir sonraki aşama iSight kamerayı çıkarmak...
-

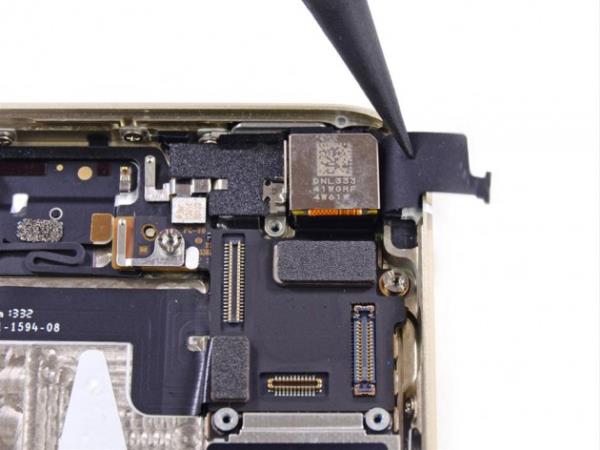

Kameranın arkasındaki damgada DNL333 41WGRF 4W61W seri numarası var.
-
Kameranın alt kısmı ise AW32 65BD 4511 b763 seri numarasına sahip.
-

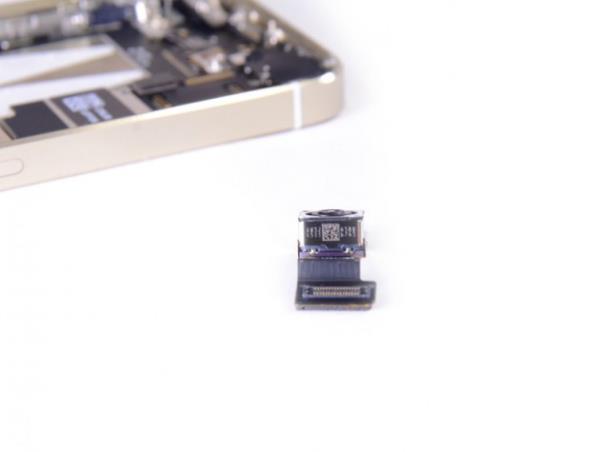

Chipworks şirketinin verdiği bilgiye göre, Sony IMX145 görüntü sensörünü bulunduran kamera modülü iPhone 4S ile benzerlik gösteriyor.
-
iFixit, önceki modellere kıyasla iPhone 5S'in iç yapısının son derece kompakt ve düzenli olduğunu belirtiyor.
-

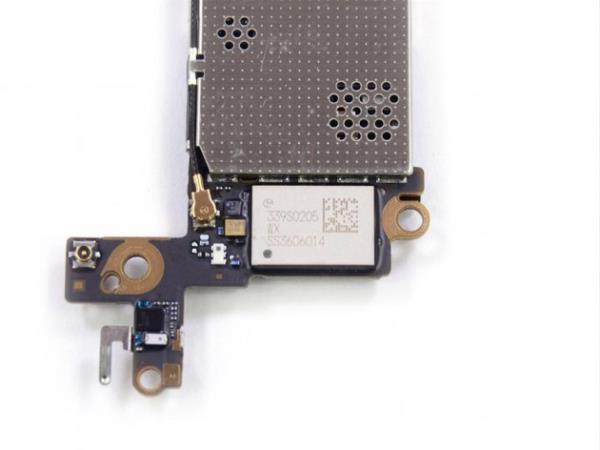

Murata 339S0205 Wi-Fi modülü.
-

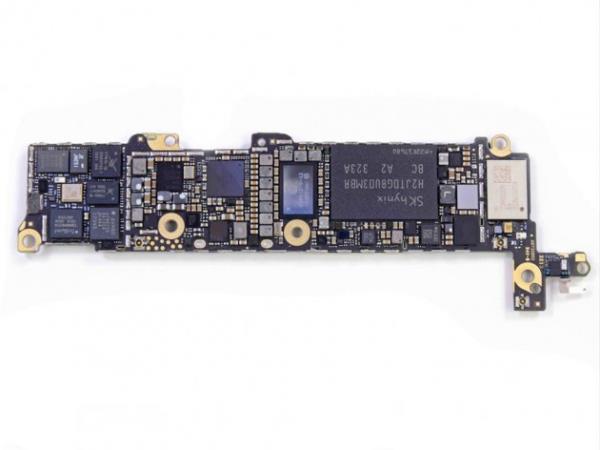

iPhone 5S'in mantıksal çevrim kartı.
-
Dünyanın akıllı telefonlarda kullanılan ilk 64-bit işlemcisi A7.
-
Kırmızı: SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND Flash
Turuncu: Qualcomm PM8018 RF Sarı: TriQuint TQM6M6224
Yeşil: Apple 338S1216Mavi: Broadcom BCM5976 dokunmatik ekran kontrol mekanizması
Pembe: Texas Instruments 37C64G1Siyah: Skyworks 77810
-

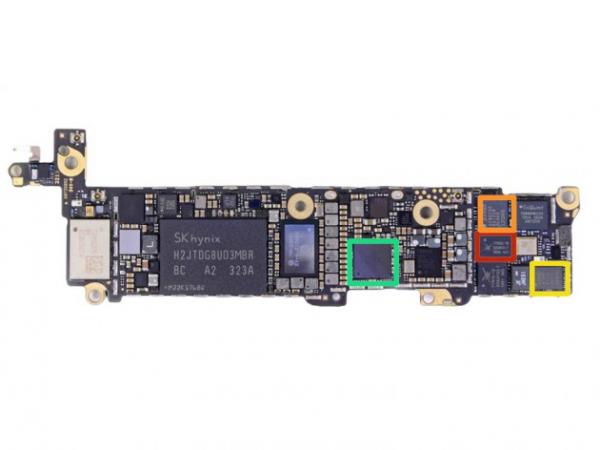

Entegre devrelere devam...
Kırmızı: Skyworks 77355Turuncu: Avago A790720
Sarı: Avago A7900Yeşil: Apple 338S120L
-

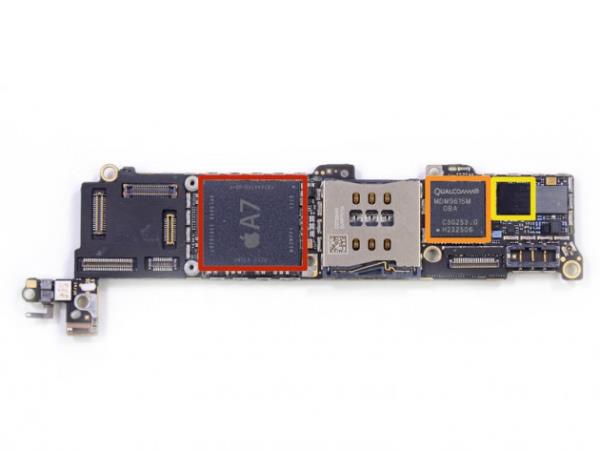

Kırmızı: Apple A7 APL0698 işlemci. A7'nin üzerinde "F8164A1PD" seri numarası bulunuyor. The Verge sitesinin verdiği bilgiye göre, bu numara DRAM üreticisi Elpida ile bağlantılı.
Turuncu: Qualcomm MDM9615M LTE Modem
Sarı: Qualcomm WTR1605LLTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS alıcı-vericisi. -
Ve son görünüm...(Fotoğraflar: iFixit, Reuters)
